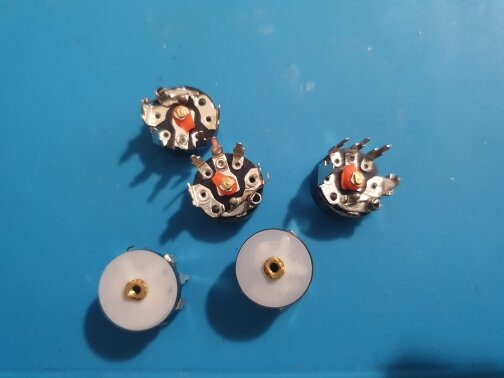

Позвонил клиент и попросил починить радиоприёмник. Неисправность пустяковая: сломан регулятор громкости с выключателем. Ясно, быстро разобрал, сходил в магазин, купил нужную деталь. Проверил, всё работает, даже с учётом, что потенциометр был 50к, а я заменил его на 10к, возбуждений/искажений не было, можно отдавать.

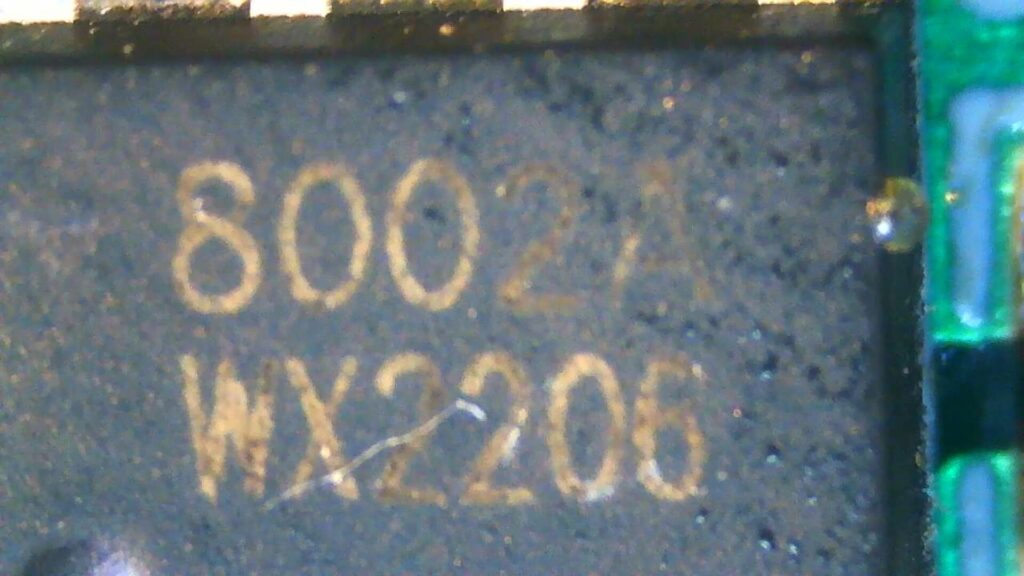

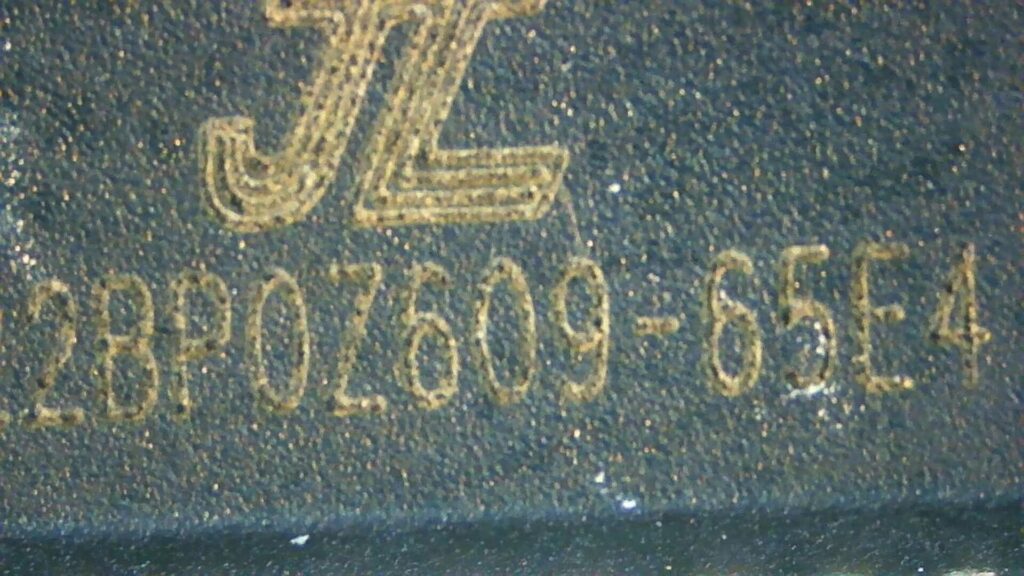

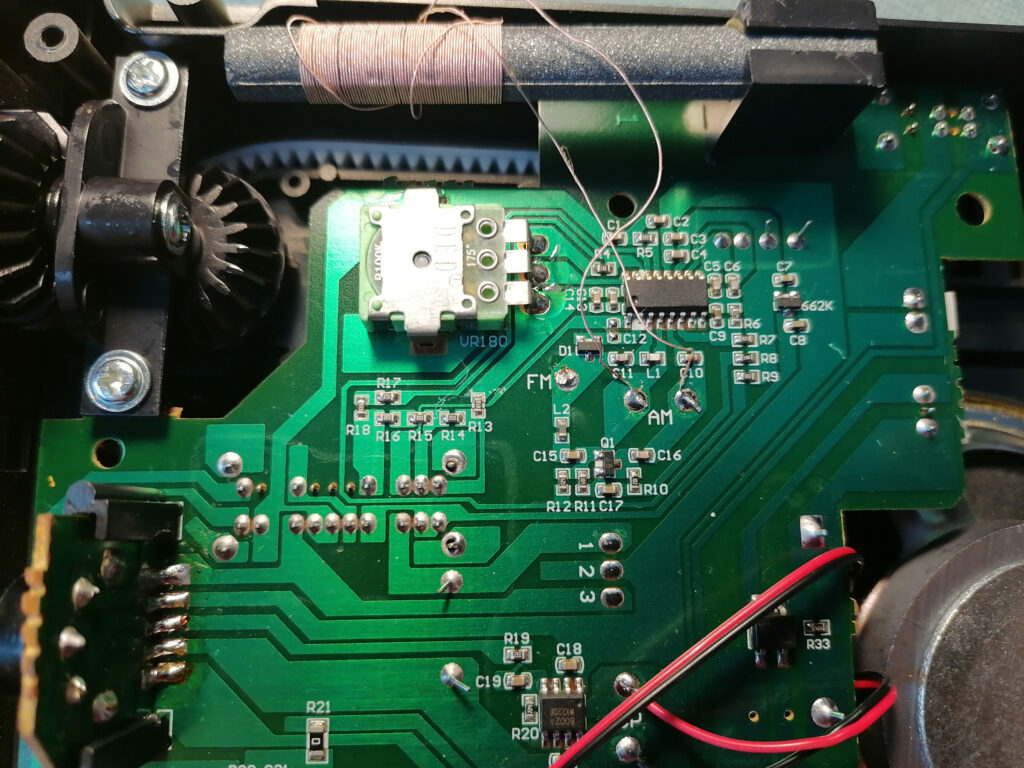

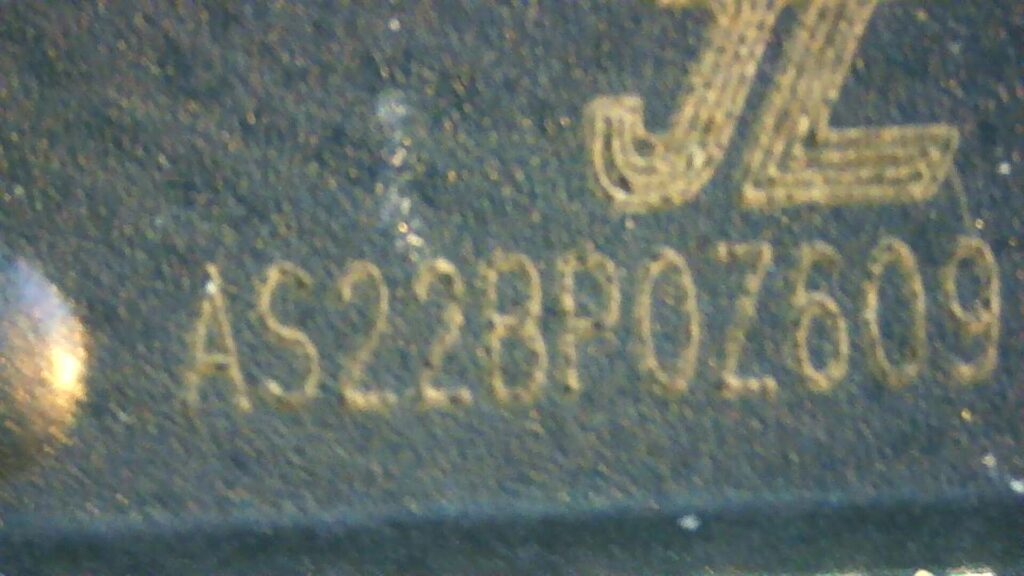

Решил посмотреть начинку. Очень знакомая магнитная антенна из непонятно чего, сразу вспомнился радиоприёмник Эфир-03, в целом всё ясно, но микросхема приёмника ноунейм, причём похоже с завода. Что интересно, остальные компоненты имеют маркировку и тут никаких сюрпризов: микросхема усилитель звука — 8002A. USB, Bluetooth, какой-то процессор AS22BP0Z609-65E4, понятия не имею, что за зверь такой. Небольшая зарядная микросхема, на фото под микроскопом есть.

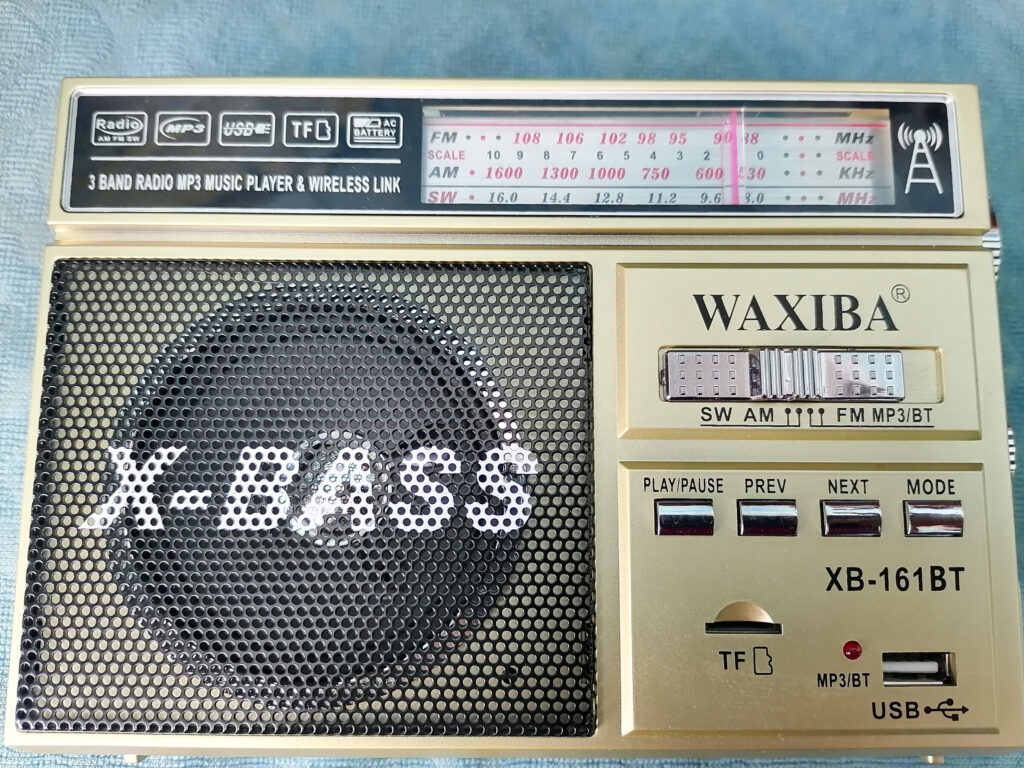

Теперь самое интересное — проверка по диапазону. Заявленные частоты SW 16-8 МГц и AM 1600-530 кГц. Проверил по генератору, диапазон совпадает, но поймать радиостанцию можно только случайно. Сейчас объясню: когда крутишь настройку в динамике, нет шума эфира, а какой-то треск-шум, как только останавливаешься, слышен звук эфира, т.е. поиск невозможен на слух.
Проявляется это на SW и AM. Печально, как я сказал, микросхема похожа отдалённо на KT0936MB9, но похоже она имеет некорректное включение для СВ и КВ, шумодав может постоянно включён, а может наводка от процессора. На УКВ тоже заметно, но видно станции более мощные и хорошо пробиваются через шум.
Звук чистый и громкий, но мне не понравился, низких частот мало, сплошные средние частоты и высокие. Bluetooth работает стабильно, за час работы не отвалился, это хорошо. Сильно расстроил регулятор звука с выключателем, как выяснилось хлипкий уж очень. Пока приёмник был разобранный, всё работало, но стоило собрать, он перестал включаться: «страшный сон ремонтника».
К слову, при сдаче приёмника клиент описывал неисправность «сначала плохо включался, а потом включался, только когда выкрутишь регулятор громкости на максимум». Попробовал, и правда пару раз включался на максимальной громкости, всё стало понятно: похоже, эти регуляторы не выдерживают нагрузок… Пришлось разбирать и отпаивать платку с резистором снова. Кто бы мог подумать, эта жестянка разошлась и перестала контачить, пришлось подгибать…
Самое неприятное для меня и уж точно для потребителя — это отсутствие силового трансформатора, с сырыми ногами и на сыром полу лучше его не использовать: может ударить током. Хотя место в корпусе под трансформатор есть, много писать про отсутствие трансформатора не буду. Единственное, что скажу, если работать от аккумулятора и заряжать от USB зарядки (там есть USB тип C), наверное, приёмник может и работать от неё, но я не проверял, а вот сетевым шнуром лучше не пользоваться.
Вспомнил, делал другой похожий приёмник, но с трансформатором, там тоже не лучше решение было, трансформатор постоянно включён в сеть, пришлось сбоку установить кнопочный выключатель для сети.
Фотки приложил, кому интересно, смотрите.

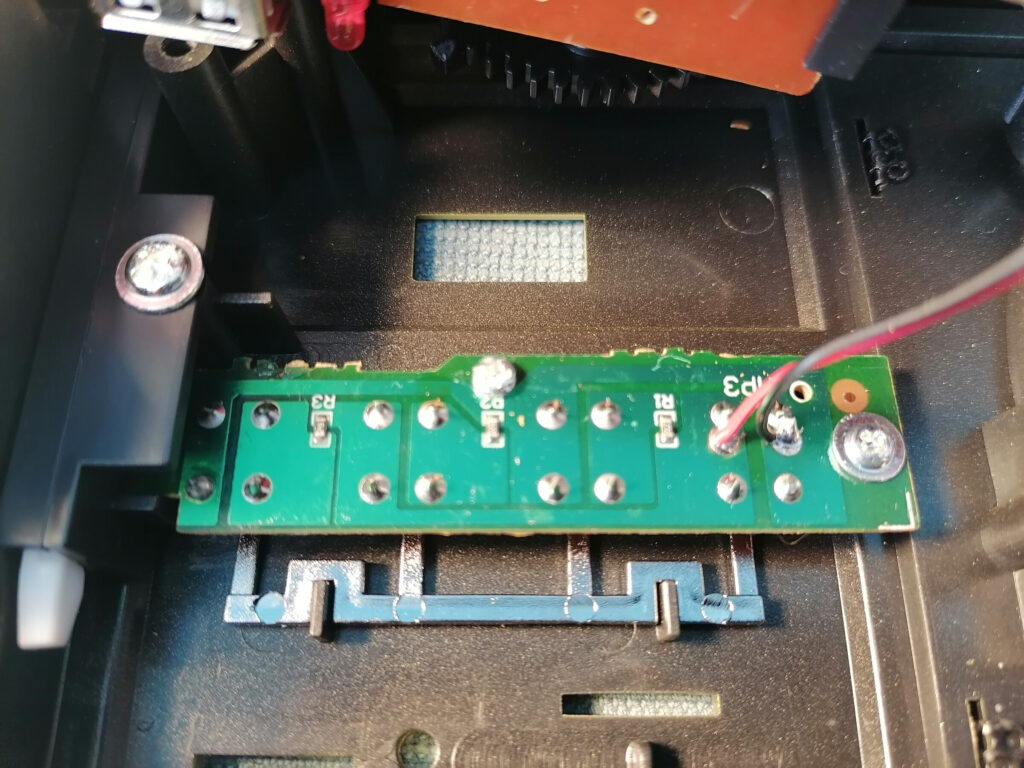

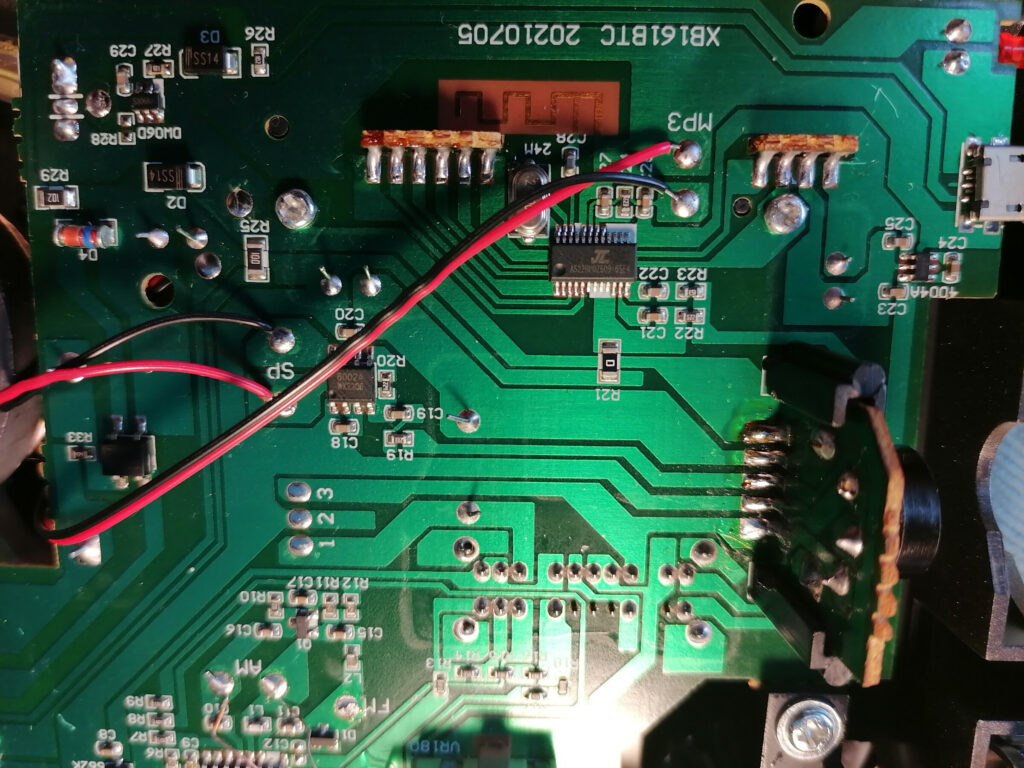

Сейчас посмотрел внимательно фотки, предполагаю, может, шумят длинные повода с панели кнопок, на плате маркированные MP3.

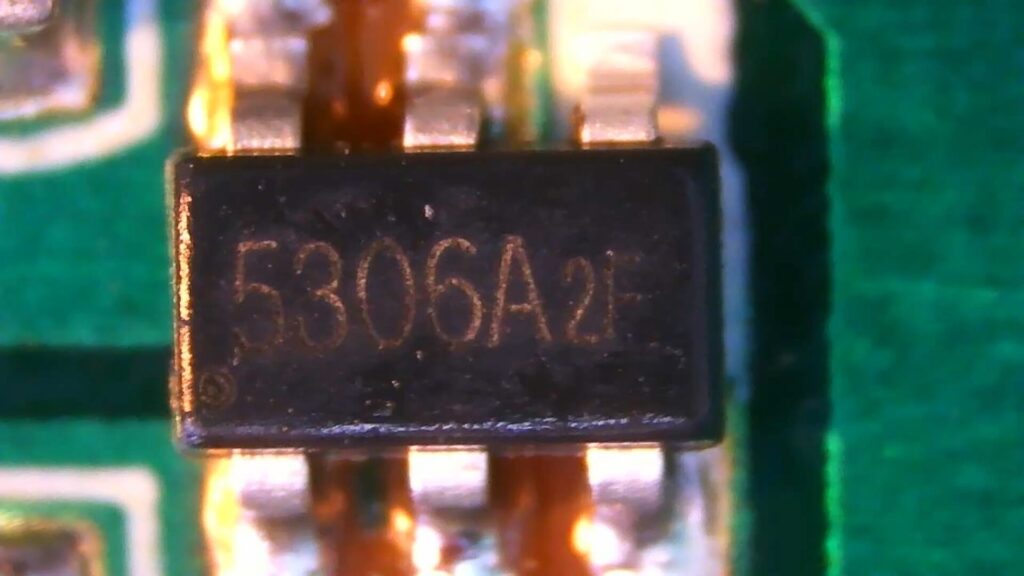

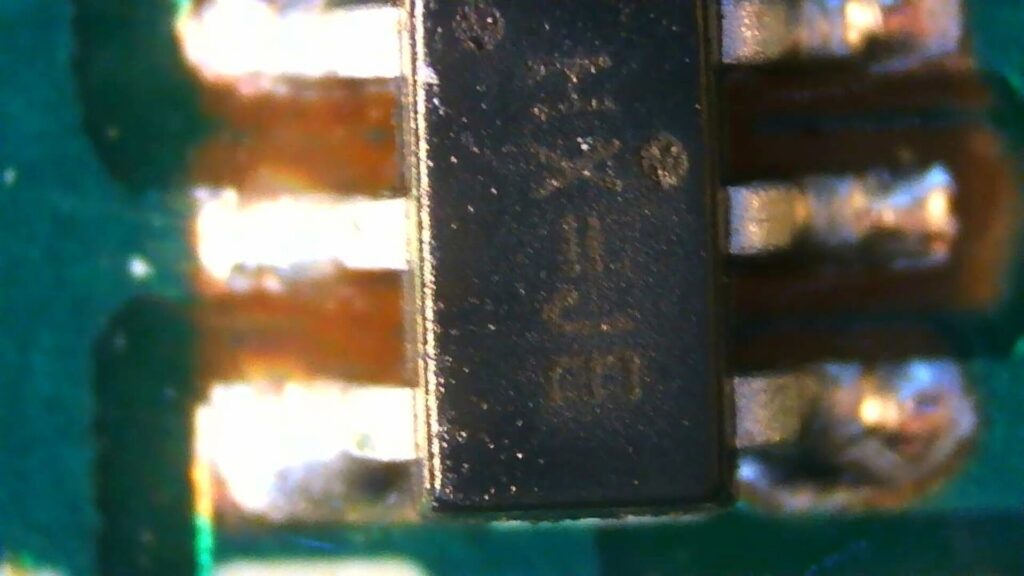

И немного фото с микроскопа, уж больно мелко всё там.
