Приветствую вас, дорогие читатели. Сказать, что я сам додумался до этой идеи, значит соврать. Идея не нова, а даже я бы сказал стара.
Эта статья написана по просьбе подписчика. Он меня попросил расписать, что именно я сделал к своему частотомеру, думаю будет интересно многим.
Начать надо с того, что это за частотомер – вот два видео, где можно понять, какой марки у меня частотомер.
Видео там большие, я задумывал их как учебные, по ходу сборки рассказывая, как проверять компоненты.
Частотомеру в ходе итоговых проверок не хватало чувствительности и не только. В видео я изготовил небольшой пробник, особо не вникая в суть дела.

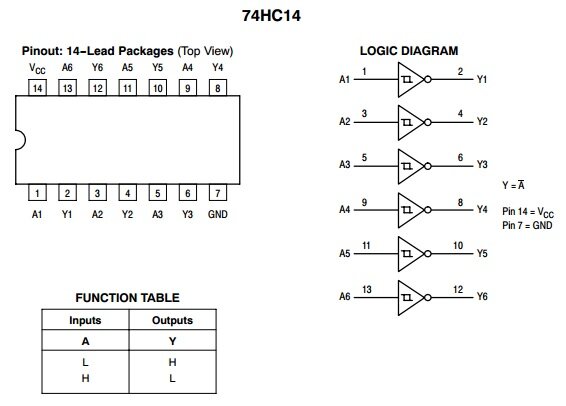

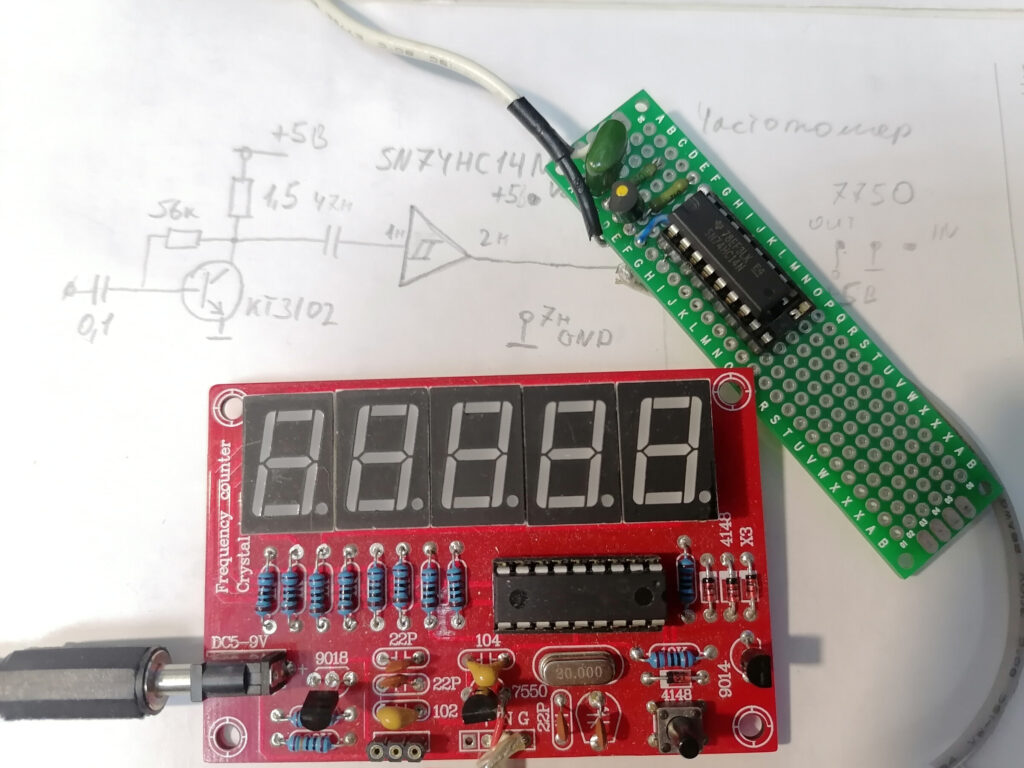

На скорую руку сделал простой активный пробник, состоящий из одного каскада на биполярном транзисторе КТ3102 по схеме ОЭ. Далее сигнал через конденсатор поступает на вход Триггер Шмитта, точнее на вход 1 из 6 триггеров Шмитта микросхемы SN74NC14N, я использовал первый А1, выводы 1 вход и 2 выход.

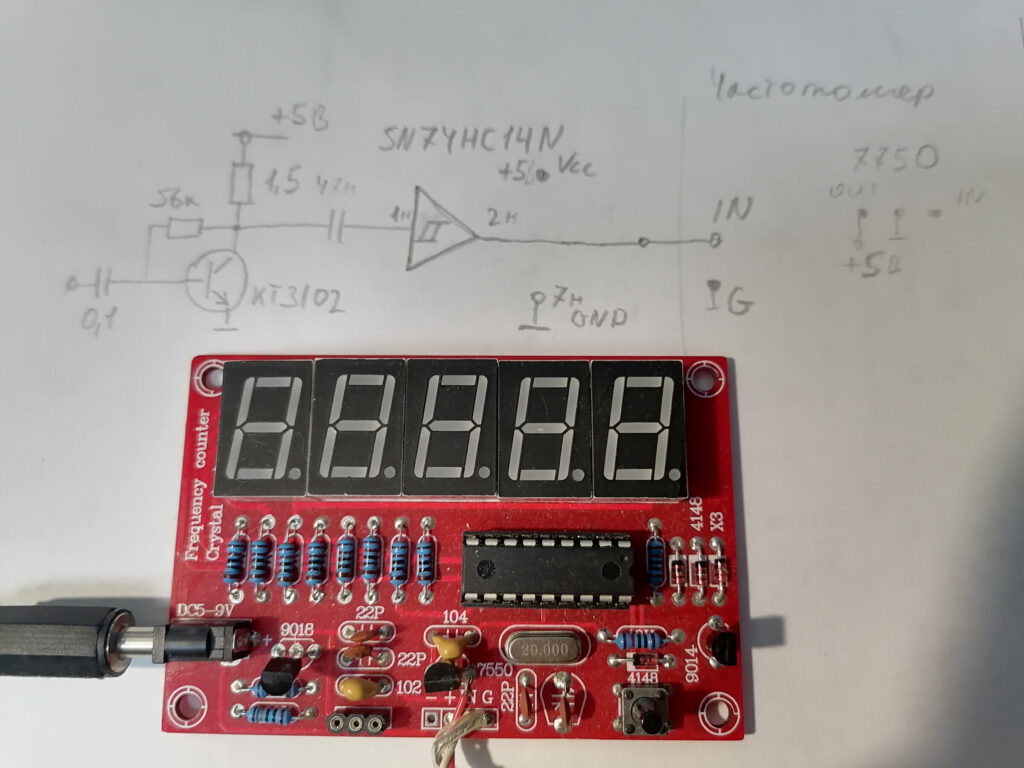

Питание микросхемы и транзисторного усилителя взял с платы частотомера, минус с корпуса вывод 7, а плюс я взял стабилизированный +5 В. Для этого я подпаялся прямо к стабилизатору 7750, который выглядит как транзистор. Проверить, где подпаиваться, легко вольтметром на крайних ножках, ищем +5 В и готово. Или посмотрите на фото ниже.

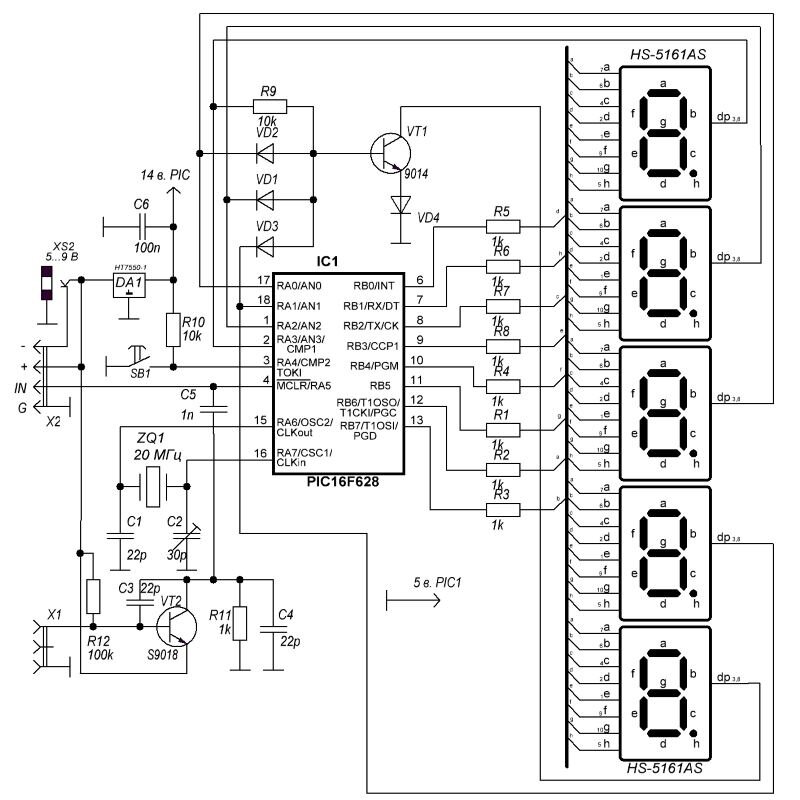

У меня случайно оказался небольшой экранированный шнур с двумя проводниками в экране, от магнитофона. Очень удобный оказался шнур: и сигнальный, и плюс питания провёл в экране, ну минус понятно по экрану. На всякий случай выложу схему самого частотомера.
Обратимся немного к теории, чтобы не забывать. Почему же я использовал триггера Шмитта?
Вот что пишут о нём
Триггер Шмитта, также известный как схема Шмитта, является цифровым устройством, которое применяется для устранения шумов и нестабильностей во входном сигнале. Он описывается своими двумя уровнями порога — верхним и нижним — и используется для конвертации аналогового сигнала в цифровой формат.
Работа триггера Шмитта основана на положительной обратной связи. Устройство имеет один вход, на котором подается аналоговый сигнал. Когда аналоговый сигнал превышает верхний пороговый уровень, триггер переключается в состояние «1». Когда аналоговый сигнал опускается ниже нижнего порогового уровня, триггер переключается в состояние «0».
Процесс переключения требует изменения входного сигнала на определенном уровне, называемом гистерезисом. Гистерезис — это разница между верхним и нижним пороговыми уровнями. Когда сигнал поднимается выше верхнего порога, триггер переключается в «1» и остается в этом состоянии, даже если сигнал начнет понижаться до нижнего порога. Триггер переключится в состояние «0» только тогда, когда сигнал опустится ниже нижнего порога.
Это свойство гистерезиса и положительной обратной связи позволяет триггеру Шмитта быть устойчивым к шумам и помехам на входе, конвертируя аналоговый сигнал в стабильный цифровой сигнал с определенными пороговыми значениями.
Триггеры Шмитта широко применяются в различных областях, включая электронику, коммуникации и автоматизацию. Они используются для обработки сигналов, разделения уровней, синхронизации и фильтрации шумов, а также для предотвращения ложных срабатываний в цифровых системах.
Самое то для этой задачи! Я заметил, что частотомер имеет вход сразу на 4 цифровой вход микроконтроллера и похоже лучше будет воспринимать не синусоиду, а «прямоугольный» сигнал. Подав сигнал с генератора, я убедился в этом. В видео есть этот момент.
